کف کاذب اتاق کنترل
کف کاذب اتاق کنترل، فضای قابل دسترسی برای کابل‌های برق، شبکه و ابزار دقیق ایجاد میکند. پنل‌های قابل برداشتن، امکان بازدید و تغییر مسیر تأسیسات را فراهم می‌کنند؛ انتخاب پنل، سطح و زیرسازی باید با بار تجهیزات و نحوه کار اپراتورها هماهنگ باشد.
در سالن مانیتورینگ، مرکز کنترل صنعتی یا برج مراقبت، بار کنسول و حرکت صندلی با نیاز فضای تجهیزات یکسان نیست. نوآوران انتخاب سیستم را بر اساس نقشه، تردد، ارتفاع، بار و الزامات فنی همان پروژه بررسی میکند.
چرا اتاق کنترل به کف دسترسی نیاز دارد؟
اتاق کنترل محل کار اپراتورها و ارتباط با سامانه‌های پایش است. مسیرهای برق، شبکه و ابزار دقیق باید با چیدمان کنسول‌ها و برنامه توسعه هماهنگ باشند. کف دسترسی، این مسیرها را در فضای زیر پنل‌ها قرار می‌دهد و امکان دسترسی موضعی برای تعمیرات و تغییرات را فراهم میکند.
پنهان‌کردن کابل بهتنهایی به معنی مدیریت مناسب آن نیست. محل سینی‌ها، خروج کابل به کنسول، مسیرهای بازدید و شناسایی خطوط باید در طراحی مشخص شوند. اگر پس از نصب تجهیزات، برداشتن پنل ممکن نباشد، مزیت دسترسی سیستم در همان محدوده محدود خواهد شد.
اتاق کنترل، سالن مانیتورینگ و اتاق سرور چه تفاوتی دارند؟
در اتاق کنترل و سالن مانیتورینگ، حضور پیوسته افراد، صندلی چرخدار و کنسول کاری مهم است. در اتاق سرور، بار رک و مسیر حمل تجهیزات و گاهی توزیع هوا اولویت بیشتری دارد. اتاق برق نیز الزامات تجهیزات و ایمنی خود را دارد. طراحی این فضاها می‌تواند مرتبط باشد، اما نسخه یکسانی برای همه آن‌ها مناسب نیست.
کاربرد کف کاذب در فضاهای کنترل و پایش
کنترل صنعتی، نیروگاه و پالایشگاه
چیدمان کنسول‌ها، مسیر ابزار دقیق و برنامه بازدید تأسیسات در طراحی لحاظ شوند. نوع پنل و تکیهگاه تجهیزات با بار واقعی و شرایط بهرهبرداری مجموعه انتخاب میشود.
سالن مانیتورینگ و زیرساخت کابل
مسیر برق، شبکه و کابل‌های سامانه پایش باید قابل شناسایی و دسترسی باشد. سطح کاری اپراتورها با حرکت صندلی و تردد پیوسته هماهنگ شود.
کنترل فرودگاهی و حمل‌ونقل
فضای اپراتورها و تجهیزات کنترل، به طرح کابل و دسترسی منظم نیاز دارد. جزئیات درگاه، تراز، محل کنسول و برنامه نگهداری با نیاز پروژه هماهنگ شوند.
معیارهای انتخاب کف کاذب اتاق کنترل و مانیتورینگ
| نیاز | چه چیزی بررسی شود؟ | اطلاعات موردنیاز |
|---|---|---|
| کنسول و تجهیزات ثابت | بار نقطهای، محل تکیهگاه و زیرسازی | وزن تجهیز پُر و نقشه پایه‌های آن |
| صندلی و تردد اپراتور | سطح پنل، لبه‌ها و دوام در حرکت چرخ | نوع چرخ، محدوده حرکت و شدت استفاده |
| تأسیسات زیر کف | ظرفیت مسیر، ارتفاع آزاد و دسترسی | ابعاد سینی، کابل و نقشه توسعه |
| الکتریسیته ساکن | روکش، مجموعه و اتصال‌های تعریف‌شده | الزامات پروژه و مدارک آزمون مدل |
| حریق و صوت | عملکرد مجموعه و جزئیات اجرایی | گزارش آزمون و مشخصات نمونه |
| بهرهبرداری پیوسته | روش بازدید و اجرای مرحله‌ای | برنامه کار و محدوده مجاز توقف |
بار تجهیزات را چگونه اعلام کنیم؟
وزن کل کنسول، رک یا تابلو همراه تجهیزات داخل آن را مشخص کنید. سطح تماس پایهها و فاصله آن‌ها روی شبکه پنل‌ها اهمیت دارد. بار نقطهای، بار گسترده و بار چرخ قابل جایگزینی با هم نیستند؛ ظرفیت شکست نیز بار مجاز بهرهبرداری محسوب نمی‌شود.
اگر تجهیز به تکیهگاه مستقل نیاز دارد، محل آن باید پیش از نصب کف طراحی شود. وجود یک پنل قوی بهتنهایی باربری تمام مسیر حمل را تضمین نمی‌کند. آستانه درگاه، رمپ، قطعات برش‌خورده و مسیر حرکت تجهیز نیز در بررسی بار لحاظ شوند.
آنتیاستاتیک بودن از نام روکش نتیجه نمی‌شود
برای پروژه دارای الزام کنترل الکتریسیته ساکن، مشخصات مقاومت الکتریکی و روش آزمون همان مدل و مجموعه دریافت شوند. نام HPL، PVC یا جنس پنل، بهتنهایی تأیید آنتیاستاتیک بودن سیستم نیست. الزامات اتصال و هماهنگی با طرح برق نیز در مدارک اجرایی مشخص شوند.
عنوان «ضد حریق» یا «عایق صوتی» نیز بدون گزارش مربوط به ساختار کامل قابل ارزیابی نیست. جنس پنل، روکش، اتصالها و جزئیات پیرامونی باید با نمونه آزمون‌شده تطبیق داده شوند؛ عملکرد یک ماده به همه اجزای کف تعمیم داده نشود.
چه محصولی برای اتاق کنترل مناسب‌تر است؟
برای محدوده اپراتورها با حرکت مداوم صندلی، پیشنهاد سطح اداری نوآوران از سراوینل F77 و سپس FM77 شروع میشود. انتخاب نهایی به بار، ارتفاع و مشخصات همان پروژه وابسته است. در بخش فنی، فولادی یا آلومینیومی نیز بر اساس مدل و مدارک قابل بررسی‌اند.
سراوینل F77؛ اولویت سطح اپراتورها
پنل ۶۰۰×۶۰۰ با ضخامت معرفی‌شده ۴۲ میلی‌متر و سطح پرسلانی، گزینه نخست پیشنهاد نوآوران برای محیط اداری است. در اتاق کنترل، حرکت صندلی، محل کنسول و بار تکیه‌گاه‌ها باید با مشخصات مدل تطبیق داده شوند.
مشخصات و مدل‌های سراوینل

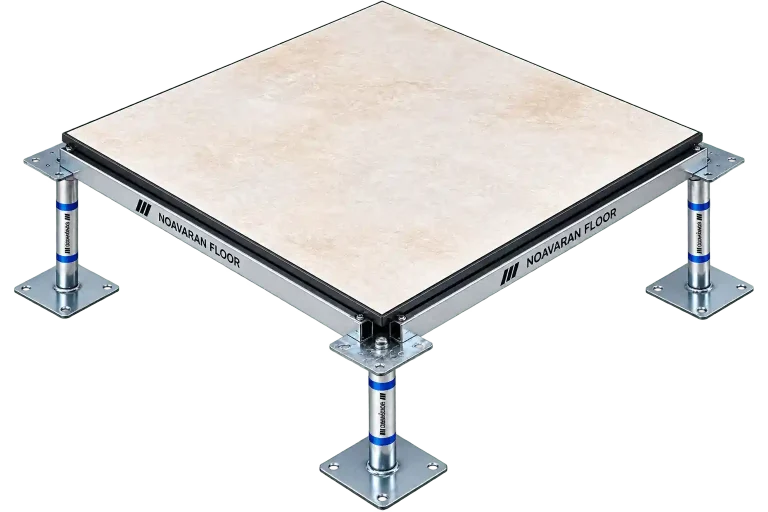

سراوینل FM77؛ گزینه بعدی سطح کاری
پنل ۶۰۰×۶۰۰ با ضخامت معرفی‌شده ۲۶ میلی‌متر و سطح پرسلانی، گزینه بعدی بررسی برای محدوده اداری است. اختلاف ضخامت باید در تراز نهایی و اتصال به کف مجاور لحاظ شود؛ انتخاب بر اساس ضخامت تنها انجام نمی‌شود.
توصیه‌های سطح اداری و صندلی چرخدارکف کاذب فولادی در بخش فنی
نوع پنل و روکش با بار تجهیزات، روش دسترسی و الزامات سطح تعیین شوند. فولادی روکش HPL برای محدوده حرکت مداوم صندلی پیشنهاد نوآوران نیست، زیرا نوار پیرامونی پنل می‌تواند دچار خرابی زودهنگام شود. شرایط بخش تجهیزات باید جداگانه بررسی شود.
انواع کف کاذب فولادیکف کاذب آلومینیومی
مدل، زیرسازی و روکش بر اساس محیط و بار انتخاب شوند. از نام آلومینیوم نمی‌توان ظرفیت بار یا وزن مشخصی برای همه مدل‌ها نتیجه گرفت. بار کنسول و مسیر حمل، ابعاد و روش دسترسی با دیتاشیت همان محصول تطبیق داده شوند.
مشخصات کف کاذب آلومینیومیاگر در محدوده اداری از فولادی گوشه قفل‌دار استفاده میشود، سطح رنگ الکترواستاتیک برای دستیابی به نمای معماری مطلوب به پوشش موکت نیاز دارد و هزینه پوشش اضافه باید محاسبه شود. انتخاب سایر مدل‌های سراوینل و ترتیب کامل پیشنهادها در برگه اداری آمده است.
کابل‌کشی زیر کف و دسترسی به کنسول‌ها
نقشه مسیر کابل با محل پایهها، کنسول‌ها و دریچه‌های دسترسی هماهنگ شود. خطوط برق، شبکه و ابزار دقیق بر اساس طرح تأسیسات و الزامات پروژه تفکیک و شناسایی شوند. مسیر بازدید نباید با تجهیزات ثابت یا پایه کنسول مسدود شود.
ارتفاع سیستم را از حجم واقعی تأسیسات و فضای لازم برای نصب و سرویس تعیین کنید. فقط ارتفاع سینی کابل کافی نیست؛ زیر پنل، اجزای سازه، محل تقاطع مسیرها و تراز ورودی نیز باید لحاظ شوند. ظرفیت توسعه آینده در نقشه دیده شود تا اضافه‌شدن کابل، دسترسی را مختل نکند.
خروج کابل به میز یا کنسول، حفاظت لبه برش و جزئیات دریچه باید مشخص باشند. پنل‌های دارای برش یا نزدیک ستون و درگاه ممکن است به تکیهگاه تکمیلی نیاز داشته باشند. راه‌حل این نقاط پیش از اجرا تأیید شود تا در زمان نصب تجهیزات به اصلاح موردی وابسته نباشد.
مشاهده اجزا و دیتیل کف کاذب
سوابق نوآوران در کنترل و پایش

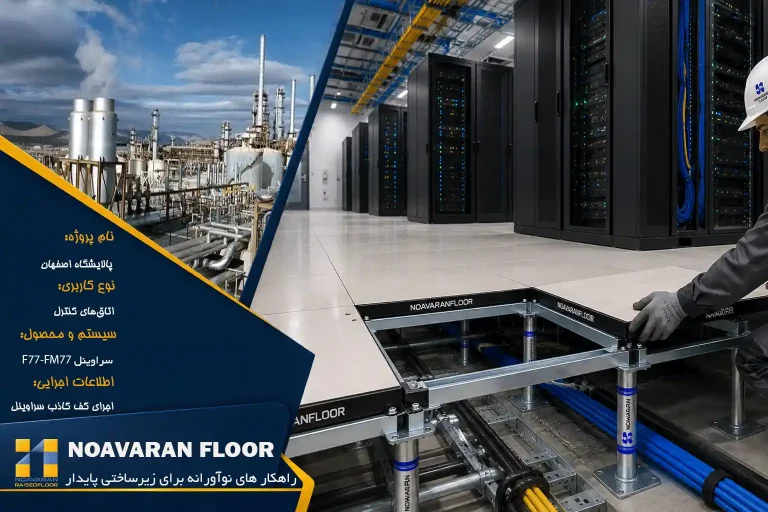

در محتوای فعلی سوابق نوآوران، مرکز کنترل پالایشگاه اصفهان و برج مراقبت فرودگاه اصفهان معرفی شده‌اند. تصاویر این دو سابقه در این برگه حفظ شده‌اند. مشخصات محصول و شرایط قرارداد هر پروژه، مبنای تعیین عملکرد پروژه جدید نیستند.

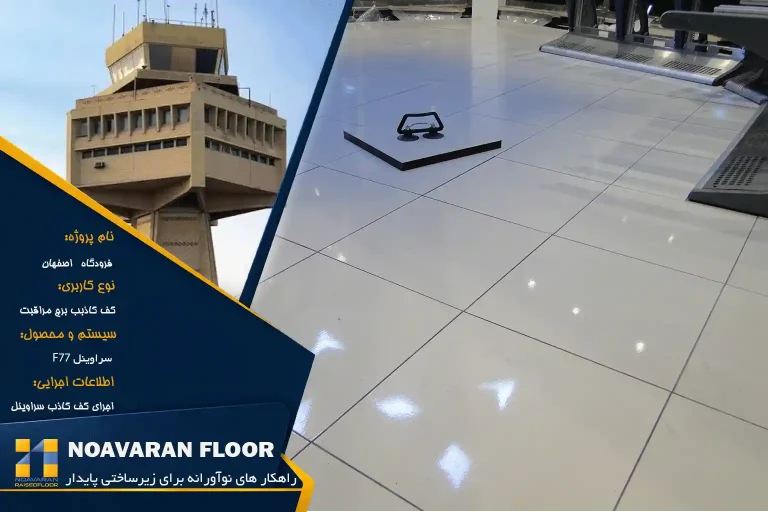

برج مراقبت فرودگاه اصفهان
این سابقه در کنار تصویر مرکز کنترل پالایشگاه در هدر، نمونه‌ای از حضور کف کاذب در فضاهای کنترل و پایش است. برای بررسی تجربه مرتبط با نیاز شما، کاربری، بار و شرایط اجرای پروژه را با واحد فنی در میان بگذارید.
از روی تصویر نمی‌توان ظرفیت بار، مشخصات روکش یا ساختار زیرسازی را تعیین کرد. برای انتخاب محصول، مشخصات تأییدشده همان مدل و نقشه پروژه جدید مبنا قرار می‌گیرند.
مشاهده پروژه‌های اجراشده نوآوران
نصب کف کاذب اتاق کنترل و تحویل سیستم
اجرا با نقشه شبکه، تراز تمام‌شده و تأیید محل تجهیزات شروع میشود. آماده‌سازی کف اصلی، نصب پایه و اتصالها، تکیهگاه قطعات پیرامونی و کنترل تراز باید با جزئیات مدل انتخابی هماهنگ باشند. در پایان، پنل‌های قابل دسترسی و مسیر خروج کابل با نقشه تطبیق داده شوند.
ارتفاع پایه و دامنه رگلاژ
پایهها عموماً تا ۵ سانتیمتر قابلیت رگلاژ دارند. نوآوران توصیه میکند ارتفاع پایه طوری انتخاب شود که کمترین بازشدگی رگلاژ لازم باشد و رگلاژ برای ترازکردن سیستم استفاده شود. فضای لازم برای تأسیسات با انتخاب ارتفاع مناسب طراحی میشود.
کار در اتاق کنترل فعال
در پروژه فعال، محدوده اجرا، زمان بازدید و هماهنگی با مسئول بهرهبرداری مشخص شوند. دسترسی مدولار بهتنهایی تضمین ادامه کار بدون توقف نیست؛ بازکردن پنل و کار روی تأسیسات ممکن است به برنامه و محدودیت‌های همان سایت نیاز داشته باشد. ترتیب مراحل پیش از شروع توافق شود.
کنترل هنگام تحویل و نگهداری
تراز، نشیمن کامل پنل، لقی، سلامت لبه‌ها، جزئیات درگاه و دسترسی به مسیرها بررسی شوند. روش برداشتن و بازگرداندن پنل به مسئول نگهداری آموزش داده شود. محدوده بازشده در زمان بازدید ایمن‌سازی شود و پس از کار، تکیهگاه و جای‌گذاری پنل کنترل شوند.
در بهرهبرداری، صدای غیرعادی، لقی، خرابی لبه و تغییر مسیر کابل را پیگیری کنید. افزودن تجهیز سنگین یا تغییر محل کنسول نیازمند بررسی مجدد بار و تکیهگاه است. کابل‌های جدید نباید پنل را از نشیمن کامل خارج کنند یا راه دسترسی را ببندند.
قیمت کف کاذب اتاق کنترل و برآورد پروژه
هزینه به نوع پنل و روکش، ارتفاع و اجزای زیرسازی، متراژ، برش‌ها، دریچه‌ها، تکیهگاه تجهیزات و شرایط اجرا بستگی دارد. قیمت پنل بهتنهایی هزینه سیستم کامل نیست. محدوده تأمین، نصب، حمل و پوشش‌های اضافه در پیشنهاد مشخص شود.
برای استعلام چه اطلاعاتی ارسال کنید؟
- شهر، کاربری اتاق و نقشه همراه متراژ.
- چیدمان کنسول‌ها، وزن تجهیزات و نقاط تکیهگاه.
- نوع صندلی، حرکت چرخ و مسیر حمل تجهیزات.
- ارتفاع نهایی، تراز درگاه و ابعاد تأسیسات زیر کف.
- الزامات روکش، حریق، صوت و رفتار الکتریکی.
- برنامه اجرای مرحله‌ای و شرایط فضای فعال.
محل تحویل درب کارخانه نوآوران است. حمل بر اساس نیاز مشتری و حجم بار با کامیون، کامیونت، وانت، پست یا اتوبوس‌رانی هماهنگ میشود؛ هزینه و شرایط در سفارش تعیین می‌شوند.
پرسش‌های متداول کف کاذب اتاق کنترل
کف کاذب اتاق کنترل چه کاربردی دارد؟
فضای دسترسی برای کابل و تأسیسات ایجاد میکند و امکان بازدید موضعی و تغییر مسیرها را فراهم میکند. طراحی باید با چیدمان کنسول، بار تجهیزات و برنامه بهرهبرداری هماهنگ باشد.
برای سالن مانیتورینگ کدام محصول مناسب است؟
برای محدوده اپراتورها با حرکت صندلی، پیشنهاد نوآوران از سراوینل F77 و سپس FM77 شروع میشود. انتخاب نهایی با بار، ارتفاع، روکش و مشخصات همان پروژه تطبیق داده میشود.
آیا فولادی روکش HPL برای صندلی چرخدار مناسب است؟
نوآوران آن را برای حرکت مداوم صندلی در محدوده اداری پیشنهاد نمی‌کند، زیرا نوار پیرامونی پنل می‌تواند دچار خرابی زودهنگام شود. محدوده تجهیزات فنی باید جداگانه بررسی شود.
ارتفاع کف کاذب اتاق کنترل چقدر باشد؟
ارتفاع از حجم تأسیسات، فضای سرویس، اجزای زیر پنل و تراز درگاه تعیین میشود. یک ارتفاع ثابت برای همه اتاق‌های کنترل مناسب نیست.
پایه تا چه مقدار رگلاژ دارد؟
پایهها عموماً تا ۵ سانتیمتر قابلیت رگلاژ دارند. توصیه نوآوران انتخاب ارتفاع با کمترین بازشدگی و استفاده از رگلاژ برای ترازکردن سیستم است.
آیا کف اتاق کنترل باید آنتیاستاتیک باشد؟
نیاز و مشخصات آن از الزامات پروژه دریافت میشود. برای تأیید، مدارک رفتار الکتریکی همان روکش و مجموعه و جزئیات اجرا بررسی شوند؛ نام ماده بهتنهایی کافی نیست.
آیا اجرای کف در اتاق کنترل فعال بدون توقف ممکن است؟
این موضوع به برنامه اجرا و محدودیت بهرهبرداری سایت وابسته است. ساختار مدولار دسترسی را فراهم میکند، اما بهتنهایی تضمین ادامه کار بدون توقف نیست.
بار کنسول یا رک چگونه بررسی میشود؟
وزن تجهیز پُر، سطح نقاط تکیهگاه و مسیر حمل به تیم فنی ارائه میشود. بار نقطهای، گسترده و چرخ با گزارش همان مدل و زیرسازی تطبیق داده شوند.
قیمت اتاق کنترل شامل چه اقلامی است؟
پنل و روکش، پایه و اتصالها، قطعات پیرامونی، دریچه و برش، تکیهگاه تجهیزات، حمل و نصب باید در پیشنهاد مشخص باشند. قیمت پنل با هزینه سیستم کامل یکسان نیست.
انتخاب سیستم برای اتاق کنترل شما
نقشه، بار تجهیزات، ارتفاع و شرایط بهرهبرداری را ارسال کنید تا واحد فروش و فنی نوآوران محصول، زیرسازی و محدوده اجرای مناسب را بررسی کند.
