کف کاذب اتاق برق
کف کاذب اتاق برق، فضای قابل دسترس برای کابل‌ها و تأسیسات ایجاد میکند. انتخاب پنل، روکش و زیرسازی باید با وزن تابلوها، ارتفاع موردنیاز و الزامات الکتریکی پروژه هماهنگ باشد.
برای اتاق برق، پست برق و فضاهای صنعتی، مشخصات مکانیکی و الکتریکی را کنار هم بررسی کنید؛ ظاهر پنل یا نام روکش به‌تنهایی معیار انتخاب نیست.

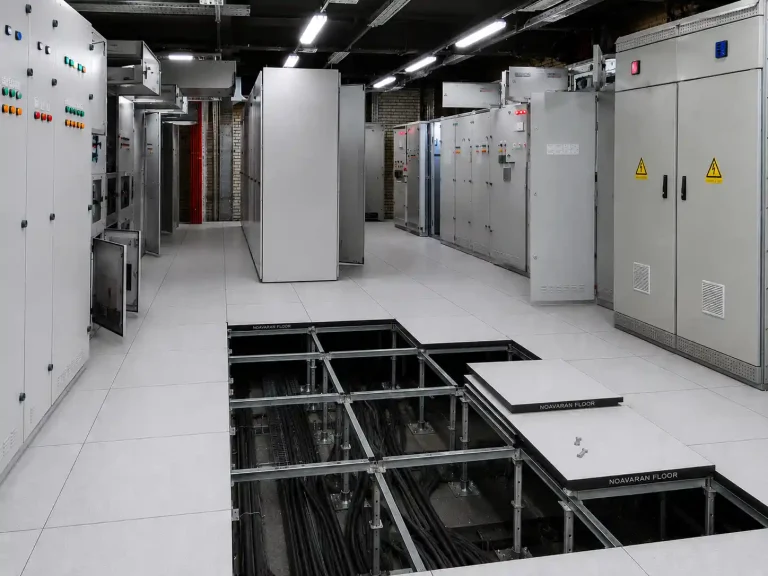

کف کاذب در اتاق برق و پست برق چه کاربردی دارد؟

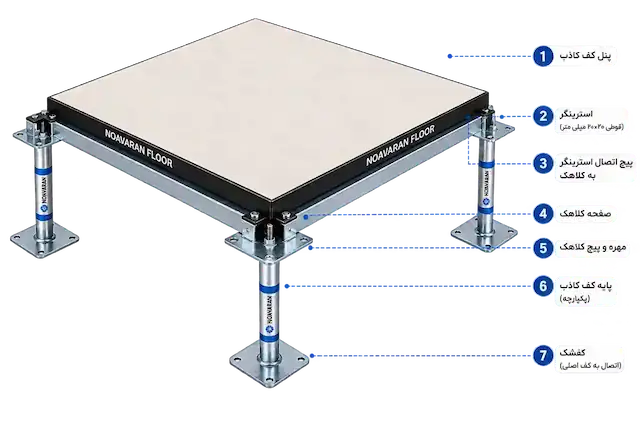

پنل‌های کف دسترسی روی زیرسازی قرار می‌گیرند و میان کف اصلی و سطح نهایی، فضایی برای عبور کابل‌ها و تأسیسات ایجاد میشود. برداشتن پنل در محل مشخص، دسترسی برای بازرسی، تعمیر یا توسعه مسیر کابل را فراهم میکند.
در اتاق تابلو برق، محل ورود کابل به تجهیزات، مسیر سینی کابل و فضای کار اپراتور باید با چیدمان کف هماهنگ باشد. در پست برق، نیروگاه یا کارخانه نیز نوع سیستم با شرایط محیط و تجهیزات همان فضا انتخاب میشود؛ یک مشخصات ثابت برای همه کاربری‌ها کافی نیست.
معیارهای انتخاب کف کاذب اتاق برق
بار تابلو و تجهیزات
وزن تابلو، UPS، باتری و تجهیزات سنگین، محل تکیه‌گاه‌ها و مسیر حمل را مشخص کنید. بررسی بار پنل باید همراه ظرفیت پایه، استرینگر و اتصالات انجام شود.
الزامات الکتریکی
نیاز به عایق الکتریکی، کنترل الکتریسیته ساکن و نحوه اتصال زمین را مسئول فنی پروژه تعیین میکند. این ویژگی‌ها را با گزارش آزمون محصول تطبیق دهید.
ارتفاع و مسیر کابل
حجم تأسیسات، محل سینی کابل، ورود کابل به تابلو و نقاط دسترسی، ارتفاع تمامشده و شبکه چیدمان پنل‌ها را تعیین میکنند.
شرایط محیطی
رطوبت، دما، روش نظافت و شرایط بهره‌برداری را هنگام انتخاب روکش، پنل و زیرسازی اعلام کنید. انتخاب مدل باید با محدوده کاربرد آن سازگار باشد.
حریق و بازشوها
رفتار در برابر حریق را از مدارک همان محصول بررسی کنید. بازشوهای کابل و مسیرهای عبور از جداکننده‌ها باید با طرح حفاظت حریق پروژه هماهنگ شوند.
نگهداری و توسعه
محل پنل‌های قابل برداشتن، دسترسی دوره‌ای و فضای موردنیاز توسعه را پیش‌بینی کنید. نصب تجهیزات نباید نقاط دسترسی ضروری را مسدود کند.
تفاوت کف کاذب نارسانا، آنتی‌استاتیک و کفپوش عایق برق
نارسانایی یا عایق الکتریکی، با کنترل الکتریسیته ساکن یک ویژگی یکسان نیست. کف آنتی‌استاتیک برای کنترل تجمع بار ساکن بررسی میشود؛ عایق برق با نیاز حفاظت الکتریکی و شرایط آزمون عایقی ارتباط دارد.
| موضوع | چه چیزی بررسی میشود؟ | مدرک موردنیاز |
|---|---|---|
| عایق یا نارسانا | ویژگی عایقی پنل و انطباق با شرایط الکتریکی پروژه | گزارش آزمون، روش و شرایط آزمون و محدوده کاربرد |
| آنتی‌استاتیک | رفتار روکش و سیستم نصب‌شده در کنترل بار ساکن | مشخصات روکش و نتایج آزمون مرتبط |
| کفپوش عایق برق جداگانه | حفاظت الکتریکی در محل استقرار یا کار اپراتور طبق طرح ایمنی | مشخصات حفاظت موردنیاز و تأیید مسئول فنی پروژه |
آیا سراوینل نیاز به کفپوش عایق برق جداگانه را حذف میکند؟
مدل‌های F77، FM77 و FD77 نوآوران با ساختار پرسلانی و ویژگی عایق الکتریکی معرفی شده‌اند. در پروژهای که مدارک فنی این مدلها با الزامات عایقی آن مطابقت داشته باشد، حذف کفپوش عایق جداگانه قابل بررسی است؛ تصمیم نهایی باید پس از تطبیق گزارش آزمون و تأیید مسئول فنی همان پروژه گرفته شود.
عدد ولتاژ آزمون با ولتاژ مجاز بهره‌برداری یکسان نیست. برای تعیین محدوده کاربرد، شرایط آزمون، وضعیت رطوبت و ساختار سیستم نصب‌شده را در مدارک فنی بررسی کنید.
اتصال زمین زیرسازی چگونه تعیین میشود؟
ویژگی عایقی سطح پنل، وضعیت اتصال زمین اجزای فلزی زیرسازی یا تجهیزات را تعیین نمی‌کند. جزئیات اتصال و پیوستگی الکتریکی اجزای فلزی باید در طرح برق مشخص و مطابق همان طرح اجرا و کنترل شود.
مدل‌های سراوینل برای بررسی در اتاق برق
جدول زیر مشخصات اعلامی مدلها را برای مقایسه اولیه نشان می‌دهد. بار پنل، ظرفیت قطعی کل سیستم اجرایی یا مجوز استقرار مستقیم هر تجهیز سنگین نیست.
| مدل | ابعاد و ضخامت، میلی‌متر | ساختار / روکش | بار اعلامی نقطه‌ای / توزیعی، کیلوگرم | نکته انتخاب |
|---|---|---|---|---|
| F77 | ۶۰۰×۶۰۰×۴۲ | پرسلان با ویژگی عایق الکتریکی | ۹۰۰ / ۲۵۰۰ | بررسی برای اتاق برق و فضاهای تخصصی با تطبیق بار و الزامات پروژه |
| FM77 | ۶۰۰×۶۰۰×۲۶ | پرسلان با ویژگی عایق الکتریکی | ۴۵۰ / ۹۰۰ | بررسی برای اتاق برق کوچک و فضاهای فنی متناسب با ظرفیت موردنیاز |
| FD77 | ۱۲۰۰×۶۰۰×۴۲ | پرسلان با ویژگی عایق الکتریکی | ۹۰۰ / ۲۵۰۰ | چیدمان پنل بزرگ‌تر باید با شبکه زیرسازی و نقاط دسترسی تطبیق یابد |
| FH77 | ۶۰۰×۶۰۰×۳۸ | HPL | ۴۵۰ / ۹۰۰ | محیط متوسط و خشک؛ ویژگی الکتریکی روکش طبق مشخصات همان مدل بررسی شود |
FH77 به‌دلیل نام روکش HPL، معادل مدل‌های پرسلانی عایق یا یک روکش آنتی‌استاتیک مشخص تلقی نمی‌شود. نوع روکش، ویژگی الکتریکی و گزارش آزمون را هنگام سفارش دریافت کنید.
گزینه‌های فولادی و آلومینیومی نیز باید همراه روکش، زیرسازی و الزامات الکتریکی پروژه بررسی شوند؛ جنس پنل به‌تنهایی ویژگی عایقی یا آنتی‌استاتیک سیستم را اثبات نمی‌کند.

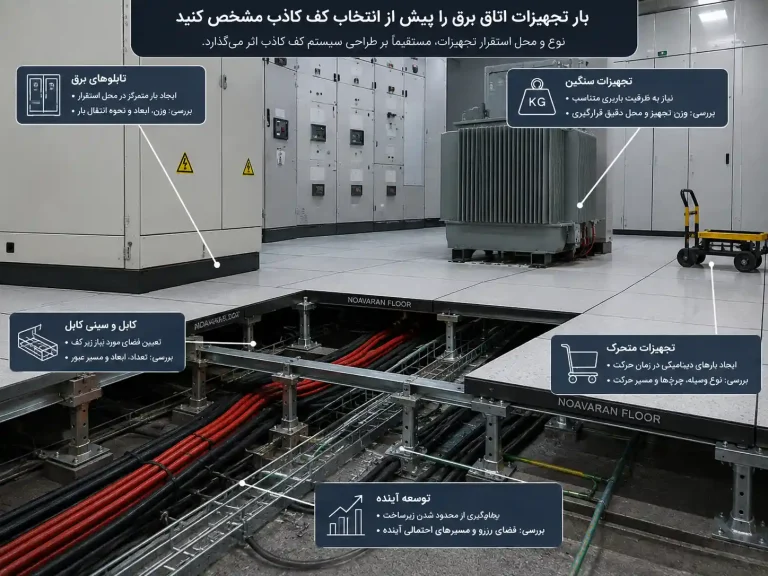

بارگذاری کف کاذب زیر تابلو برق، UPS و باتری
بارگذاری را از محل تماس تجهیزات با کف شروع کنید. دو تجهیز با وزن یکسان ممکن است به‌دلیل تفاوت تعداد پایهها، ابعاد تکیهگاه یا نوع چرخ، شرایط متفاوتی برای پنل و زیرسازی ایجاد کنند.
- وزن تجهیز، تعداد و ابعاد نقاط تکیهگاه و محل استقرار روی شبکه پنل ثبت شود.
- مسیر جابه‌جایی و بار چرخ تجهیزات در زمان نصب بررسی شود.
- برای تجهیزات سنگین، نیاز به تکیهگاه یا استراکچر مستقل در طراحی تعیین شود.
- محل برش و بازشو با مسیر انتقال بار و اجزای زیرسازی هماهنگ شود.
اطلاعات بار پنل را با دیتاشیت و شرایط آزمون تطبیق دهید. قرار دادن تجهیزات بر پایه یک عدد کلی «تحمل بار» بدون بررسی تکیهگاه و زیرسازی کافی نیست.
نصب کف کاذب اتاق برق و تعیین ارتفاع
ارتفاع تمامشده باید فضای لازم برای سینی کابل، ورود کابل به تابلوها و دسترسی نگهداری را فراهم کند. ضخامت پنل را از ارتفاع کل سیستم جدا کنید و تراز نهایی را با درگاهها و محل تجهیزات هماهنگ سازید.
پایهها عموماً تا ۵ سانتیمتر قابلیت رگلاژ دارند؛ مقدار دقیق به مدل پایه بستگی دارد. نوآوران توصیه میکند ارتفاع پایه با کمترین بازشدگی لازم انتخاب شود و از رگلاژ برای تراز کردن سیستم استفاده شود.
پیش از اجرا، نقشه چیدمان، نقاط تکیهگاه تجهیزات، محل بازشوها و جزئیات زیرسازی مشخص شوند. پس از نصب نیز تراز، لقی پنل، اتصالات، دسترسی‌ها و موارد الکتریکی مقرر در طرح کنترل شوند.
دیتیل کف کاذب اتاق برق؛ چه مواردی در نقشه مشخص شوند؟
در دیتیل اجرایی کف کاذب پست برق و اتاق تابلو برق، محل پنل‌های قابل برداشتن، شبکه پایه و استرینگر، تکیهگاه تجهیزات و بازشوهای کابل مشخص شوند. محل پایه نباید با مسیر سینی کابل یا دسترسی لازم به تأسیسات تداخل داشته باشد.
لبه برش پنل، اتصال اطراف بازشو، اختلاف تراز درگاه و مسیر حمل تجهیزات باید پیش از سفارش در نقشه اجرایی حل شوند. ابعاد و تعداد قطعات برش‌خورده را از روی چیدمان مصوب تعیین کنید تا پیشنهاد تأمین و نصب با نیاز واقعی پروژه هماهنگ باشد.
چک‌لیست بررسی پیشنهاد تأمین و اجرا
- مدل و روکش پیشنهادی، ابعاد پنل و ارتفاع تمامشده بهصورت مشخص درج شده باشد.
- نوع پایه، استرینگر، اتصالات و جزئیات تکیهگاه تجهیزات با نقشه پروژه تطبیق داشته باشند.
- بار اعلامی همراه نوع بار و شرایط آزمون ارائه شود؛ وزن تجهیزات با بار مجاز پنل یکسان فرض نشود.
- مدارک الکتریکی مربوط به همان محصول و روکش سفارش‌شده باشند.
- محدوده کار نصاب کف کاذب، برش‌ها، بازشوها و کنترل‌های تحویل در پیشنهاد روشن باشد.
مدارک و کنترل‌های لازم برای تحویل
برای بررسی فنی و تحویل کف کاذب اتاق برق، مشخصات محصول و اجرای واقعی را کنار هم قرار دهید:
- دیتاشیت پنل، روکش و زیرسازی، همراه شرایط بارگذاری اعلامی.
- گزارش آزمون ویژگی الکتریکی و مدارک رفتار در برابر حریق، متناسب با الزامات پروژه.
- نقشه چیدمان، محل تجهیزات، بازشوها و نقاط دسترسی.
- کنترل اجرای اتصالات، تراز و پایداری، و کنترل‌های الکتریکی مشخص‌شده در طرح.
- شرایط کتبی ضمانت و دستورالعمل نگهداری و بازبینی دوره‌ای.
هنگام برداشتن پنل برای نگهداری، محدوده بازشده باید مشخص و ایمن‌سازی شود. روش دسترسی و کار در اتاق برق با برنامه بهره‌برداری و مسئول ایمنی محل هماهنگ میشود.
قیمت کف کاذب اتاق برق و اطلاعات سفارش
قیمت نهایی از نوع پنل و روکش، ارتفاع و جزئیات زیرسازی، متراژ، بازشوها، وضعیت کف اصلی و محدوده نصب تأثیر می‌گیرد. قیمت پنل، زیرسازی و دستمزد اجرا را در پیشنهاد مالی جداگانه بررسی کنید.
برای استعلام، شهر پروژه، نقشه و متراژ، ارتفاع نهایی، نوع و وزن تجهیزات، مسیر کابل، شرایط محیط و الزامات الکتریکی را ارسال کنید. مشخص کنید سفارش شامل تأمین قطعات است یا نصب و تحویل نیز موردنیاز است.
پرسش‌های متداول کف کاذب اتاق برق
بهترین کف کاذب برای اتاق برق چیست؟
انتخاب به وزن و تکیهگاه تجهیزات، مسیر کابل، ارتفاع، شرایط محیط و الزامات الکتریکی وابسته است. پنل، روکش و زیرسازی باید بهصورت یک سیستم هماهنگ بررسی شوند.
کف کاذب اتاق برق باید عایق باشد یا آنتی‌استاتیک؟
این دو ویژگی یکسان نیستند. نیاز عایقی و کنترل الکتریسیته ساکن را مسئول فنی پروژه تعیین میکند و باید با مشخصات و گزارش آزمون همان محصول تطبیق داده شوند.
کدام مدل سراوینل برای اتاق برق قابل بررسی است؟
F77، FM77 و FD77 با ساختار پرسلانی و ویژگی عایق الکتریکی معرفی شده‌اند. انتخاب هر مدل به بار، ابعاد، زیرسازی و الزامات پروژه وابسته است. FH77 با روکش HPL باید از نظر ویژگی روکش جداگانه بررسی شود.
آیا F77، FM77 یا FD77 کفپوش عایق برق جداگانه را حذف میکنند؟
در پروژهای که مدارک فنی این مدلها با الزامات عایقی آن مطابقت داشته باشد، حذف کفپوش عایق جداگانه قابل بررسی است. تصمیم نهایی پس از تطبیق گزارش آزمون و تأیید مسئول فنی همان پروژه گرفته میشود.
ارتفاع کف کاذب اتاق برق چقدر است؟
ارتفاع ثابت برای همه پروژهها وجود ندارد. حجم تأسیسات، سینی کابل، ورود کابل به تابلوها، دسترسی نگهداری و تراز درگاهها باید در تعیین ارتفاع تمامشده لحاظ شوند.
دامنه رگلاژ پایه کف کاذب چقدر است؟
پایهها عموماً تا ۵ سانتیمتر قابلیت رگلاژ دارند و مقدار دقیق به مدل پایه بستگی دارد. نوآوران توصیه میکند پایه با کمترین بازشدگی لازم انتخاب شود و رگلاژ برای تراز کردن سیستم استفاده شود.
آیا تابلو برق یا UPS میتواند مستقیم روی پنل قرار بگیرد؟
محل تکیهگاه، بار متمرکز، ظرفیت پنل و زیرسازی و مسیر حمل باید بررسی شوند. نیاز به تکیهگاه یا استراکچر مستقل برای تجهیزات سنگین در طراحی تعیین میشود.
قیمت کف کاذب اتاق برق چگونه مشخص میشود؟
نوع پنل و روکش، ارتفاع و جزئیات زیرسازی، متراژ، بازشوها، وضعیت بستر و محدوده نصب در قیمت مؤثرند. قیمت روز و هزینه پنل، زیرسازی و اجرا باید در پیشنهاد همان پروژه مشخص شوند.
ویدئوی آموزش نصب کف کاذب کجا در دسترس است؟
ویدئوی آموزشی نوآوران در برگه نصب و اجرای کف کاذب حفظ شده و از بخش نصب و ارتفاع این برگه به آن پیوند داده شده است.
