کف کاذب فولادی
کف کاذب فولادی با پنل فولادی، پایه و زیرسازی، فضای قابل دسترسی برای کابل‌ها و تأسیسات زیر کف ایجاد میکند. در سبد نوآوران، گزینه‌های HPL، PVC، بدون روکش و گوشه قفلدار را با ابعاد، ضخامت، بار اعلامی و شرایط استفاده مقایسه کنید.
انتخاب مناسب به پنل محدود نیست؛ روکش، ارتفاع، مسیر حمل تجهیزات و جزئیات اجرا نیز باید با نیاز پروژه هماهنگ باشند. برای محیط اداری با صندلی چرخدار، توصیه اختصاصی نوآوران درباره سراوینل و فولادی گوشه قفلدار همراه موکت را بررسی کنید.
کف کاذب فولادی چیست؟
در این سیستم، پنل فولادی روی مجموعه پایه و اتصالات قرار می‌گیرد و فضای زیر آن برای عبور و بازدید تأسیسات در نظر گرفته میشود. ارتفاع تمامشده، نوع زیرسازی و نقاط دسترسی با نقشه ساختمان و تأسیسات تعیین میشوند.
«فولادی» جنس ساختار پنل را بیان میکند؛ HPL، PVC یا موکت، پوشش نهایی سطح هستند. ویژگی روکش، کیفیت اتصال لبه‌ها و بار مجاز مجموعه اجراشده باید جداگانه بررسی شوند. نام جنس پنل بهتنهایی مقاومت در برابر حریق، خوردگی یا ویژگی الکتریکی سطح را تعیین نمیکند.
کف کاذب فولادی توپر و توخالی
در تقسیم‌بندی بازار، پنل توپر و توخالی بر اساس ساختار داخلی معرفی میشوند. در مدلهای دارای هسته پرکننده، نوع و مشخصات پرکننده بخشی از دیتاشیت است. وزن و ظرفیت دو مدل را با گزارش آزمون و مشخصات واقعی مقایسه کنید؛ توپر یا توخالی بودن بهتنهایی برای تعیین بار مجاز کافی نیست.
مدلهای کف کاذب فولادی نوآوران
تصاویر زیر نمونه محصولات نوآوران هستند. نوع روکش و روش اتصال را با شرایط بهره‌برداری و مدل درج‌شده در سفارش تطبیق دهید.

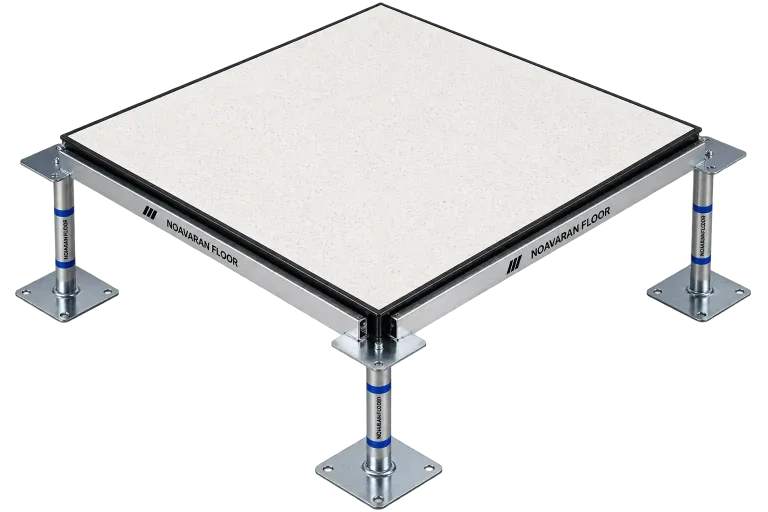

فولادی با روکش HPL
پنل فولادی با سطح HPL؛ در مرجع نوآوران با ابعاد ۶۰۰ × ۶۰۰ و ضخامت ۳۴ میلیمتر معرفی شده است. نوع روکش و مدارک ویژگی الکتریکی آن با نیاز فضای فنی بررسی شود.
این مدل برای کاربرد اداری با تردد صندلی چرخدار در پیشنهاد نوآوران قرار نمی‌گیرد؛ علت را در بخش انتخاب اداری ببینید.
دیتاشیت و استعلام فولادی با روکش HPL ←

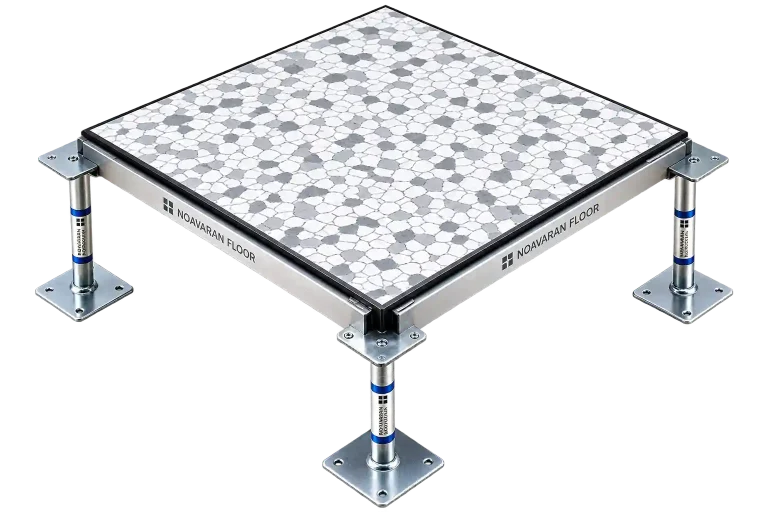

فولادی با روکش PVC
پنل فولادی با سطح PVC؛ ابعاد مرجع ۶۰۰ × ۶۰۰ و ضخامت ۳۴ میلیمتر است. جنس روکش، روش نظافت و رفتار الکتریکی موردنیاز در مشخصات سفارش تعیین شوند.
عنوان PVC بهتنهایی آنتیاستاتیک بودن تمام محصولات این گروه را اثبات نمیکند؛ مدارک همان روکش بررسی شوند.
دیتاشیت و استعلام فولادی با روکش PVC ←
فولادی گوشه قفلدار
پنل فولادی گوشه قفلدار با ابعاد مرجع ۶۰۰ × ۶۰۰ و ضخامت ۳۳ میلیمتر. سطح پنل با رنگ الکترواستاتیک پوشیده شده است و جزئیات اتصال با زیرسازی هماهنگ میشوند.
در پیشنهاد اداری نوآوران، برای تأمین نمای معماری، پوشش موکت باید به سطح اضافه شود؛ هزینه تأمین و نصب آن را در برآورد لحاظ کنید.
دیتاشیت و استعلام فولادی گوشه قفلدار ←
فولادی بدون روکش
پنل بدون روکش با ابعاد ۶۰۰ × ۶۰۰ و ضخامت ۳۳ میلیمتر معرفی شده است. بار نقطهای اعلامی ۴۵۰ و بار توزیعی ۹۰۰ کیلوگرم است؛ شرایط آزمون و ظرفیت کل سیستم باید با پروژه تطبیق داده شوند.
پوشش نهایی، روش اتصال و حفظ دسترسی به پنل پیش از سفارش تعیین شوند. هزینه پوشش انتخابی و نصب آن را همراه پنل و زیرسازی در برآورد سیستم کامل لحاظ کنید.
دیتاشیت و استعلام فولادی بدون روکش ←جدول مشخصات فنی کف کاذب فولادی
مشخصات زیر مطابق مرجع فعلی محصولات نوآوران است. ابعاد و ضخامت بر حسب میلیمتر و بارهای اعلامی پنل بر حسب کیلوگرم درج شدهاند.
| مدل | ابعاد | ضخامت | بار نقطهای | بار توزیعی | موضوع انتخاب |
|---|---|---|---|---|---|
| فولادی HPL | ۶۰۰ × ۶۰۰ | ۳۴ | ۴۵۰ | ۹۰۰ | روکش، لبه‌ها و نیاز فضای فنی |
| فولادی PVC | ۶۰۰ × ۶۰۰ | ۳۴ | ۴۵۰ | ۹۰۰ | نوع PVC و مدارک عملکرد روکش |
| فولادی بدون روکش | ۶۰۰ × ۶۰۰ | ۳۳ | ۴۵۰ | ۹۰۰ | پوشش نهایی و جزئیات اتصال |
| فولادی گوشه قفلدار | ۶۰۰ × ۶۰۰ | ۳۳ | ۴۵۰ | ۹۰۰ | اتصال گوشه و پوشش موکت برای دفتر |
این اعداد ظرفیت مجاز کل سیستم اجراشده را بهتنهایی تعیین نمی‌کنند. شرایط آزمون، نوع بار، سطح تماس، تکیهگاه پنل، ارتفاع و زیرسازی با پروژه تطبیق داده شوند. بار چرخ تجهیزات نیز با بار ثابت و توزیعی یکسان نیست.
چه مدارکی برای انتخاب فنی دریافت کنید؟
- مدل دقیق، ضخامت ورق، ساختار هسته، وزن پنل و نوع حفاظت سطح.
- گزارش بار نقطهای، توزیعی و در صورت نیاز بار چرخ، همراه روش آزمون و شرایط نمونه.
- مشخصات روکش، مقاومت الکتریکی موردنیاز و مدارک حریق در صورت الزام پروژه.
- نوع پایه، استرینگر، اتصال، دامنه تنظیم و محدودیت ارتفاع همان مجموعه.
مقادیر ضخامت ورق، وزن و کلاس عملکردی که در مدارک سفارش تأیید نشده‌اند، از مشخصات عمومی محصولات دیگر به این مدل‌ها منتقل نمی‌شوند.
کف کاذب فولادی برای محیط اداری و صندلی چرخدار
چرا فولادی HPL برای این کاربرد پیشنهاد نمی‌شود؟
بر اساس تجربه کاربردی اعلامشده نوآوران، تردد مکرر صندلی چرخدار می‌تواند نوارهای دور پنل فولادی با روکش HPL را دچار آسیب و شکستگی زودهنگام کند. به همین دلیل این مدل در پیشنهاد کف کاذب اداری نوآوران قرار نمی‌گیرد.
فولادی گوشه قفلدار همراه موکت
سطح رنگ الکترواستاتیک پنل گوشه قفلدار، نمای نهایی مطلوب پیشنهاد اداری نوآوران را فراهم نمیکند. در این پیشنهاد باید موکت اضافه شود؛ هزینه تأمین، نصب و نگهداری پوشش نیز به هزینه سیستم کف افزوده میشود. موکت و روش اتصال آن با حرکت صندلی و دسترسی به پنل هماهنگ شوند.
گزینه پیشنهادی نوآوران: پرسلان سراوینل
ترتیب پیشنهادی برای دفتر اداری، F77، سپس FM77 و FD77 و در درجه آخر فولادی گوشه قفلدار همراه موکت است. سراوینل سطح پرسلانی آماده استفاده دارد و موکت روی آن انتخاب سلیقه‌ای است؛ با روش اتصال مناسب، کاربر می‌تواند بعداً موکت را جمع کند و از سطح پرسلانی استفاده کند.
کاربردها و معیار انتخاب کف کاذب فولادی
اتاق سرور و دیتاسنتر
وزن رک پُر، نقاط تکیهگاه، مسیر حمل، برش پنل و ارتفاع با سیستم بررسی شوند. اگر هوا از زیر کف توزیع میشود، محل پنل هواده و سازگاری آن با شبکه کف تعیین شود.
انتخاب کف کاذب اتاق سروراتاق برق و کنترل
بار تابلو و کنسول، دسترسی کابل و الزامات برق را با طرح بررسی کنید. رفتار الکتریکی روکش و اتصال زمین اجزای فلزی موضوعات جداگانه‌ای هستند.
الزامات کف کاذب اتاق برقمحیط صنعتی و فنی
بار ثابت، جابه‌جایی تجهیزات، رطوبت، مواد در تماس با سطح و روش نظافت، معیار انتخاب مدل و حفاظت سطح‌اند. فولادی بودن، مقاومت یکسان همه مدل‌ها را تضمین نمیکند.
بررسی فنی شرایط پروژهمدیریت جریان هوای زیر کف
پنل پانچ‌دار برای خروج هوا در محل‌های طراحی‌شده بررسی میشود. درصد سطح باز، دبی، افت فشار و ظرفیت بار آن از مشخصات همان پنل دریافت شوند.
پنل پانچ‌دار و جریان هواکف کاذب فولادی یا آلومینیومی؟
انتخاب با شرایط پروژه انجام میشود. وزن واقعی پنل، ظرفیت بار، روکش، حفاظت در برابر خوردگی، نوع زیرسازی و هزینه سیستم کامل را مقایسه کنید. تفاوت جنس، جای مقایسه دو مدل مشخص را نمی‌گیرد.
| موضوع | چه چیزی مقایسه شود؟ |
|---|---|
| بار و وزن | وزن پنل و مجموعه، شرایط آزمون و نوع بار پروژه |
| رطوبت و خوردگی | حفاظت سطح فولاد، اجزای زیرسازی و شرایط محیط |
| روکش و تردد | لبه‌ها، چرخ تجهیزات، نظافت و مدارک روکش انتخابی |
| هزینه نهایی | پنل، زیرسازی، پوشش اضافه، حمل، نصب و نگهداری |
نصب کف کاذب فولادی و تنظیم ارتفاع
بستر، شبکه پایه، تراز درگاه و ارتفاع مفید تأسیسات پیش از اجرا تعیین شوند. استرینگر، اتصال گوشه، پنل پیرامونی و نقاط بازشو با جزئیات همان سیستم نصب شوند. محل کابل و پریز نباید با تکیهگاه و اتصال پنل تداخل داشته باشد.
پایهها عموماً تا ۵ سانتیمتر قابلیت رگلاژ دارند و مقدار دقیق به مدل پایه بستگی دارد. نوآوران توصیه میکند ارتفاع با کمترین بازشدگی لازم انتخاب شود و از رگلاژ برای تراز کردن سیستم استفاده شود.
برش‌ها و اتصال اجزای فلزی با نقشه برق و جزئیات مصوب هماهنگ شوند. اگر اتصال زمین یا عملکرد مشخص الکتریکی لازم است، طراحی، اجرا و اندازه‌گیری نهایی توسط مسئول فنی پروژه بررسی شود.
کنترل تحویل و نگهداری پنل فولادی
- تراز، لقی، سلامت روکش و نوار پیرامونی پنل کنترل شوند.
- اتصالات پایه، استرینگر و گوشه‌ها با جزئیات سیستم تطبیق داده شوند.
- نقاط دسترسی، بازشوها و مسیر حمل تجهیزات با نقشه نهایی بررسی شوند.
- روش برداشتن پنل، نظافت روکش و محدوده بار به مسئول بهره‌برداری تحویل شود.
- دیتاشیت مدل و شرایط کتبی ضمانت پنل، روکش و نصب دریافت شوند.
پس از جابه‌جایی تجهیزات یا ایجاد بازشو، تکیهگاه و ثبات پنل بازبینی شود. شوینده با نوع روکش هماهنگ باشد و خرابی لبه، اتصال یا حفاظت سطح پیش از ادامه استفاده بررسی شود.
قیمت کف کاذب فولادی و هزینه سیستم کامل
قیمت به مدل و ساختار پنل، روکش، متراژ، ارتفاع، پایه و استرینگر، قطعات پیرامونی، برش، حمل و محدوده اجرا بستگی دارد. قیمت هر پنل را با قیمت هر مترمربع سیستم همراه نصب مقایسه نکنید؛ واحد و اقلام هر پیشنهاد باید مشخص باشند.
| اطلاعات پروژه | جزئیات موردنیاز |
|---|---|
| کاربری و نقشه | شهر، متراژ، ابعاد، محل تجهیزات و نقاط دسترسی |
| بار | وزن تجهیز پُر، سطح تکیهگاه و مسیر حمل با چرخ |
| ارتفاع و زیرسازی | تراز نهایی، حجم تأسیسات و جزئیات پیرامونی |
| پنل و پوشش | HPL، PVC، بدون روکش یا گوشه قفلدار؛ نیاز به موکت اضافه |
| محدوده سفارش | تأمین پنل و زیرسازی، حمل، نصب و مدارک تحویل |
محل تحویل درب کارخانه نوآوران است. حمل بر اساس نیاز مشتری و حجم بار از طریق کامیون، کامیونت، وانت، پست یا اتوبوس‌رانی هماهنگ میشود و هزینه و شرایط آن در سفارش مشخص میشوند.
پرسش‌های متداول کف کاذب فولادی
ابعاد و ضخامت کف کاذب فولادی نوآوران چقدر است؟
در مرجع نوآوران، مدلهای HPL و PVC ابعاد ۶۰۰ × ۶۰۰ و ضخامت ۳۴ میلیمتر دارند. مدل بدون روکش و گوشه قفلدار با ابعاد ۶۰۰ × ۶۰۰ و ضخامت ۳۳ میلیمتر معرفی شدهاند.
بار اعلامی پنلهای فولادی چقدر است؟
برای چهار مدل معرفیشده، بار نقطهای ۴۵۰ و توزیعی ۹۰۰ کیلوگرم اعلام شده است. ظرفیت مجاز کل سیستم با شرایط آزمون، زیرسازی، ارتفاع و بار واقعی پروژه تطبیق داده میشود.
تفاوت پنل فولادی توپر و توخالی چیست؟
تفاوت در ساختار داخلی پنل است و بر وزن و عملکرد مدل اثر دارد. نوع هسته، وزن و ظرفیت باید از دیتاشیت و گزارش همان مدل بررسی شوند.
آیا فولادی HPL برای صندلی چرخدار اداری مناسب است؟
نوآوران بر اساس تجربه کاربردی اعلامشده، به دلیل آسیب و شکستگی زودهنگام نوار دور پنل در تردد مکرر صندلی چرخدار، این گزینه را برای محیط اداری پیشنهاد نمیکند.
آیا فولادی گوشه قفلدار در دفتر به موکت نیاز دارد؟
در پیشنهاد اداری نوآوران، بله. سطح رنگ الکترواستاتیک برای نمای معماری این کاربرد به موکت اضافه نیاز دارد و هزینه تأمین و نصب موکت به هزینه سیستم افزوده میشود.
آیا تمام روکشهای HPL و PVC آنتیاستاتیک هستند؟
خیر، نام جنس بهتنهایی ویژگی الکتریکی را اثبات نمیکند. نوع روکش، مدارک مقاومت الکتریکی و شرایط اجرای همان سیستم باید با نیاز پروژه تطبیق داده شوند.
ارتفاع کف کاذب فولادی چگونه انتخاب میشود؟
ارتفاع تمامشده با تأسیسات، تراز درگاه و فضای بازدید تعیین میشود. پایهها عموماً تا ۵ سانتیمتر قابلیت تنظیم دارند؛ نوآوران استفاده از کمترین بازشدگی لازم و رگلاژ برای تراز کردن را توصیه میکند.
قیمت کف کاذب فولادی شامل چه اقلامی است؟
محدوده پیشنهاد باید پنل، روکش، زیرسازی، قطعات پیرامونی، برش، حمل و نصب را مشخص کند. قیمت پنل و قیمت سیستم کامل با واحد یکسان مقایسه شوند.
برای اتاق سرور چه مواردی بررسی شوند؟
بار رک پُر، نقاط تکیهگاه، مسیر حمل، ارتفاع، روکش و نیاز جریان هوای زیر کف بررسی میشوند. پنل هواده و ظرفیت بار آن باید با شبکه سیستم سازگار باشند.
مدل فولادی متناسب با پروژه را انتخاب کنید
نقشه، متراژ، ارتفاع، بار تجهیزات و روکش موردنظر را برای واحد فروش و فنی نوآوران ارسال کنید تا پنل، زیرسازی و محدوده سفارش بررسی شوند.
مشاوره فنی و استعلام کف کاذب فولادی
