کف کاذب شیشهای نوآوران
کف کاذب شیشهای، پنل شیشه را روی قاب و زیرسازی قابل تنظیم قرار می‌دهد تا در کنار دسترسی به تأسیسات، سطحی شفاف، مات یا رنگی ایجاد شود. در مدل شفاف، بخشی از فضای زیر کف بدون برداشتن پنل قابل مشاهده است.

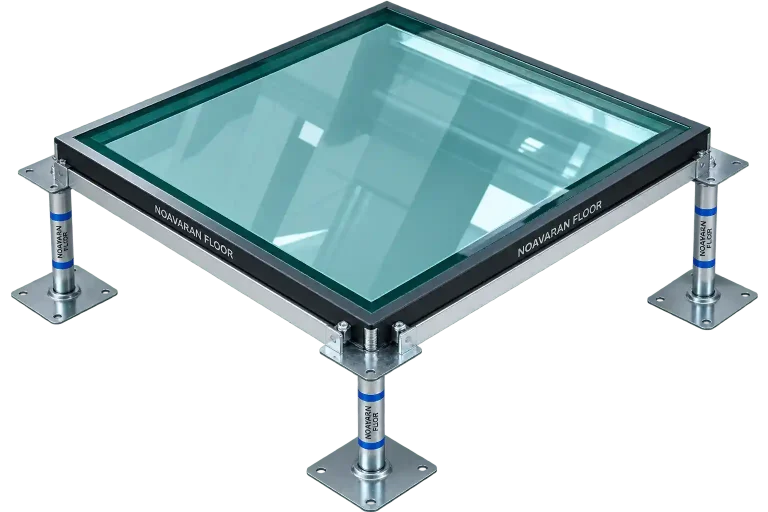

پنل استاندارد نوآوران ۶۰۰ × ۶۰۰ میلیمتر است و با شیشه سکوریت، قاب استیل و پایه قابل تنظیم معرفی میشود. انتخاب ساختار پنل به نوع بار، تردد، ارتفاع سیستم و هدف طراحی پروژه بستگی دارد.
کف کاذب شیشهای چیست؟
این کف دسترسی از پنل شیشهای، قاب نگهدارنده و پایه‌های زیرسازی تشکیل میشود. فضای بین کف اصلی و پنل برای عبور کابل، لوله و تأسیسات استفاده میشود. پنل شفاف می‌تواند یک نقطه مشاهده برای بازدید بصری یا بخشی از طراحی معماری باشد؛ پنل مات و رنگی نیز امکان کنترل ظاهر سطح را فراهم می‌کند.
ظاهر شفاف بهتنهایی ظرفیت باربری را تعیین نمیکند. شیشه، قاب، محل تکیهگاه، پایه و اتصالها باید به عنوان یک مجموعه انتخاب شوند. مشاهده زیر کف نیز جای دسترسی عملی برای تعمیر، جابه‌جایی کابل یا سرویس تجهیزات را نمیگیرد؛ محل پنل‌های قابل برداشتن باید در نقشه مشخص باشد.
تفاوت با کف شیشهای سازه‌ای و پل شیشهای
پنل مدولار روی شبکه کف کاذب با شیشهای که روی دهانه باز سازه، پل یا مسیر مرتفع نصب میشود، شرایط یکسانی ندارد. مشخصات این برگه مربوط به محصول کف دسترسی است. برای دهانه باز، ابعاد بزرگ یا تکیهگاه متفاوت، طراحی مستقل سازه و جزئیات شیشه لازم است؛ نمی‌توان عدد بار یک پنل ۶۰×۶۰ را به چنین کاربردی تعمیم داد.
مشخصات فنی کف کاذب شیشهای نوآوران
جدول زیر ساختار معرفیشده محصول را نشان می‌دهد. مشخصات نهایی ساختار، قاب و زیرسازی در دیتاشیت و سفارش پروژه تعیین میشوند.
| مشخصه | مشخصات معرفیشده |
|---|---|
| ابعاد استاندارد پنل | ۶۰۰ × ۶۰۰ میلیمتر؛ مساحت هر پنل ۰٫۳۶ مترمربع |
| ابعاد خاص | قابل بررسی و ارائه متناسب با نیاز پروژه |
| جنس پنل | شیشه سکوریت؛ ساختار تکلایه یا دولایه مطابق مدل انتخابی |
| ظاهر شیشه | شفاف، مات یا رنگی |
| قاب یا فلنج | استیل ضدزنگ تراش‌خورده |
| اتصال شیشه و قاب | درزگیر سیلیکونی شفاف و جزئیات لبه متناسب با ساختار محصول |
| پایه | فولاد گالوانیزه با پوشش کروم زرد و قابلیت تنظیم ارتفاع |
| عملکرد سطح و مجموعه | لغزش، خراش، ضربه و باربری مطابق مشخصات و مدارک همان مدل بررسی شوند |
مقاومت در برابر خش به معنای مصونیت از خراش یا ضربه نیست. برای فضاهای پرتردد، تماس با کفش و تجهیزات چرخدار و روش نظافت را هنگام انتخاب سطح با تیم فنی مطرح کنید. رنگ یا مات بودن شیشه نیز بهتنهایی نشان‌دهنده خاصیت ضدلغزش نیست.
ضخامت و تحمل بار کف کاذب شیشهای
ساختارهای زیر در معرفی فعلی نوآوران آمده‌اند. اعداد ستون آخر، بار یکنواخت اعلامشده هستند؛ برای تصمیم اجرایی، گزارش آزمون، نوع تکیهگاه، خیز و بار مجاز بهره‌برداری همان مجموعه دریافت شوند.
| ساختار پنل | ضخامت معرفیشده | بار یکنواخت اعلامشده |
|---|---|---|
| تکلایه | ۱۲ میلیمتر | ۱۰۰۰ کیلوگرم بر مترمربع |
| دولایه | ۶ + ۶ میلیمتر | ۱۲۰۰ کیلوگرم بر مترمربع |
| دولایه | ۱۰ + ۱۰ میلیمتر | ۱۸۰۰ کیلوگرم بر مترمربع |
بار یکنواخت با بار نقطهای یکسان نیست
بار گسترده روی سطح توزیع میشود، اما پایه باریک تجهیز یا چرخ می‌تواند نیرو را در ناحیه کوچکی متمرکز کند. از عدد کیلوگرم بر مترمربع، وزن مجاز یک رک، میز یا تجهیز روی یک پنل را نتیجه نگیرید. وزن تجهیز پُر، ابعاد نقاط تکیهگاه و مسیر حمل باید جداگانه مشخص شوند.
در انتخاب پنل، ضخامت شیشه تنها یکی از عوامل است. تعداد لایه‌ها، نوع اتصال میان لایه‌ها، شرایط لبه، دهانه تکیه‌گاهی و قاب نیز بر رفتار مجموعه اثر دارند. ظرفیت شکست را با ظرفیت مجاز کاربری برابر ندانید؛ نام استاندارد، ضریب ایمنی و معیار خیز باید در مدارک فنی روشن باشند.
سکوریت و لمینیت چه تفاوتی دارند؟
سکوریت به فرآوری حرارتی شیشه مربوط است؛ لمینیت به اتصال لایه‌ها با لایه میانی اشاره دارد. عبارت «دولایه» بهتنهایی نوع لایه میانی یا رفتار پس از شکست را مشخص نمیکند. ساختار دقیق مدل سفارشی را از دیتاشیت دریافت کنید تا شیشه، قاب و روش نصب با شرایط استفاده تطبیق داده شوند.
کاربردهای کف کاذب شیشهای
مشاهده تأسیسات و نقاط بازدید
پنل شفاف در محل‌های منتخب برای دیدن کابل‌ها، تجهیزات و بخش قابل مشاهده زیر کف کاربرد دارد. موقعیت آن را بر اساس زاویه دید و محل تجهیز تعیین کنید. بخش پنهان پشت کابل یا سازه، از روی پنل قابل ارزیابی نیست.
اجزای سیستم و دیتیل کف کاذب

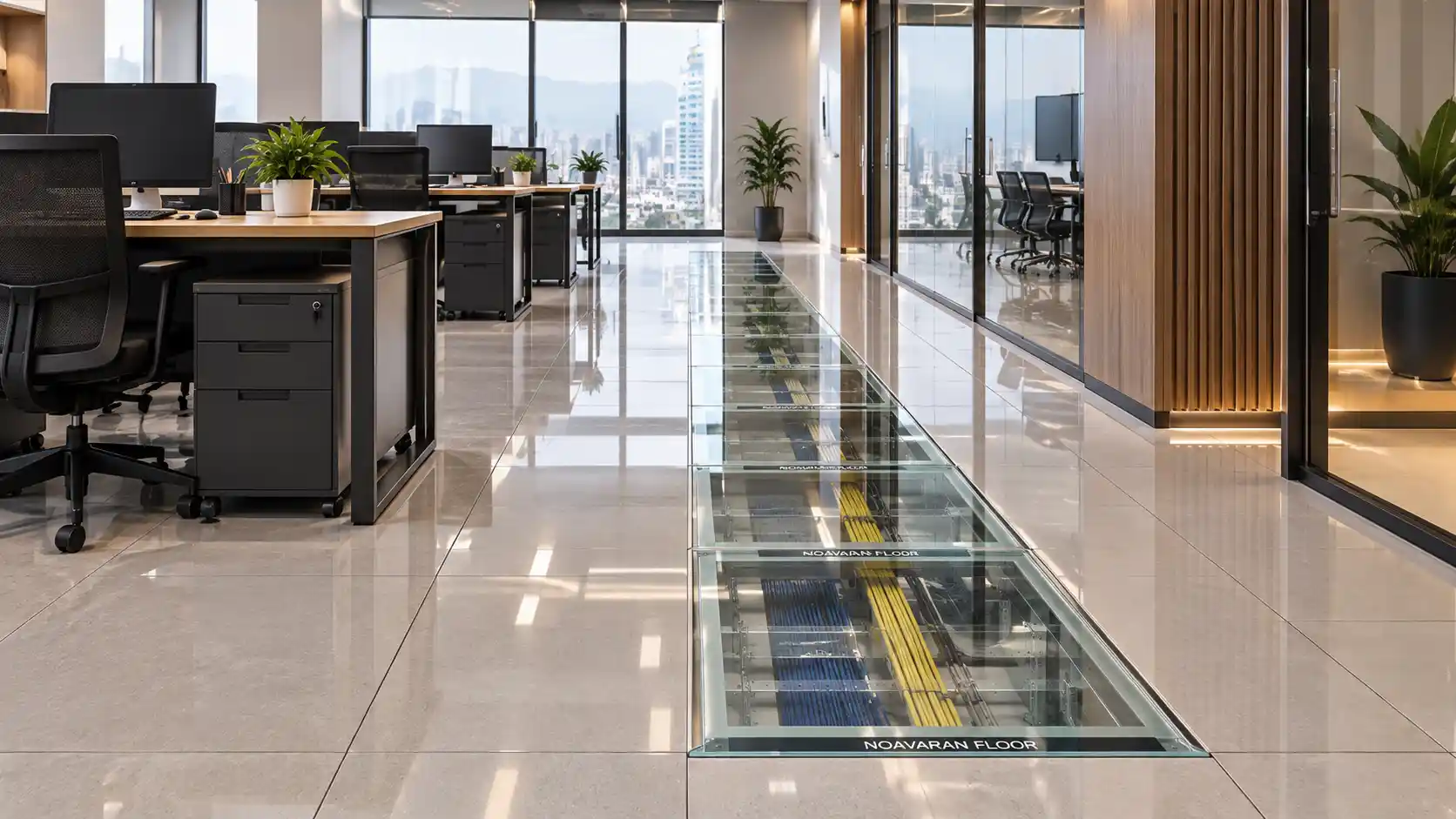

نمایشگاه و طراحی تجاری
کف شیشهای می‌تواند بخشی از نمایش یک عنصر معماری یا تأسیسات باشد. محدوده تردد، بار نمایشگر یا ویترین و سطح موردنیاز برای راه‌رفتن از ابتدا مشخص شوند؛ انتخاب ظاهری باید با نیاز بهره‌برداری همراه باشد.

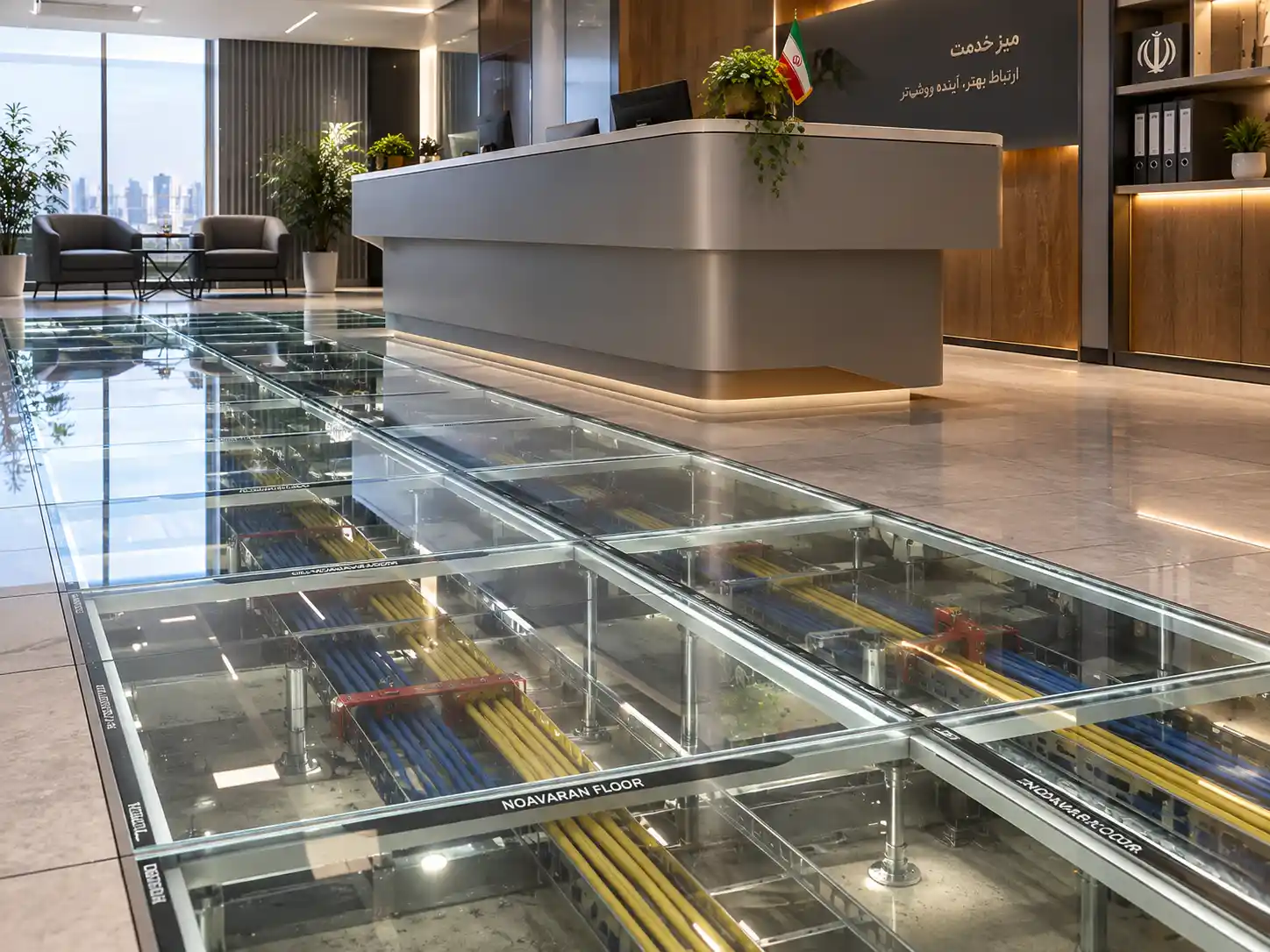

فضاهای اداری با طراحی خاص
پنل شیشهای می‌تواند در بخش منتخب طراحی استفاده شود. برای سطح اصلی دفتر و حرکت مستمر صندلی چرخدار، پیشنهادهای اختصاصی نوآوران در برگه اداری را بررسی کنید؛ انتخاب شیشه نباید تنها بر اساس ظاهر انجام شود.

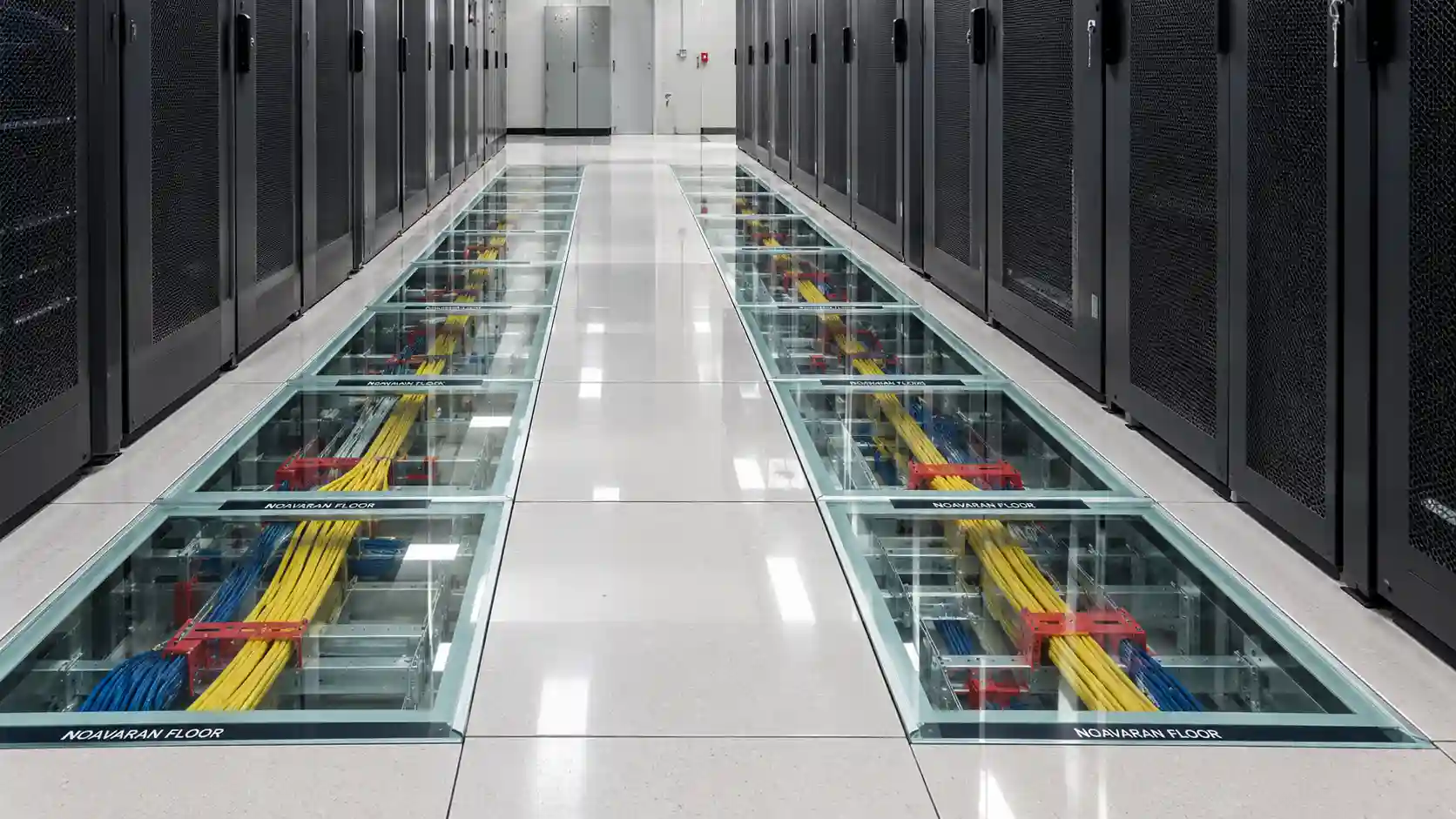

انتخاب کف کاذب اداریاتاق سرور و فضای فنی
کاربرد پنل شیشهای در این فضاها می‌تواند مشاهده یک نقطه مشخص زیر کف باشد. بار رک، بار چرخ، رفتار الکتریکی و سازگاری شبکه باید بررسی شوند. پنل شفاف جایگزین پنل پانچ‌دار برای مدیریت جریان هوا نیست.
معیارهای کف کاذب اتاق سروربرای ترکیب پنل شیشهای با کف فولادی یا آلومینیومی، ابعاد شبکه، ضخامت مجموعه، ارتفاع سطح، لبه و محل تکیهگاه باید سازگار باشند. هم‌اندازه بودن پنل‌ها، بهتنهایی سازگاری کامل را اثبات نمیکند.
شیشه شفاف، مات یا رنگی؛ انتخاب بر اساس هدف پروژه
شفاف برای مشاهده
اگر هدف، دیدن تجهیزات زیر کف است، شفافیت و محل پنل را با طرح کابل‌ها هماهنگ کنید. گردوغبار، انعکاس نور و تراکم کابل می‌توانند کیفیت دید را کاهش دهند؛ دسترسی برای نظافت زیر پنل پیش‌بینی شود.
مات برای کنترل دید
وقتی نمایش مستقیم کابل‌ها مطلوب نیست، شیشه مات می‌تواند ظاهر متفاوتی ایجاد کند. مقدار عبور نور و نمای نمونه را پیش از سفارش بررسی کنید؛ مات بودن، تضمین محو شدن کامل تجهیزات زیر کف نیست.
رنگی برای هماهنگی معماری
رنگ شیشه را همراه نور محیط و مصالح اطراف ارزیابی کنید. نتیجه در تصویر با نمونه واقعی ممکن است متفاوت باشد. در محدوده‌های بازدید فنی، خوانایی تجهیزات و نشانه‌ها نیز در انتخاب رنگ اهمیت دارد.
نورپردازی زیر کف شیشهای
در طرح نورپردازی، محل چراغ، بازتاب سطح، مسیر کابل و دسترسی برای تعویض تجهیزات باید مشخص شود. فاصله چراغ از شیشه و شرایط دفع حرارت بر اساس تجهیزات انتخابی بررسی شوند. پیش از اجرای کامل، نمونه‌ای از ترکیب شیشه و نور در شرایط واقعی فضا ارزیابی شود.
اگر زیر کف، مسیر تأسیسات فعال یا توزیع هواست، نورپردازی نباید دسترسی یا کارکرد آن را مختل کند. برای مسیرهای رفت‌وآمد، سطح نهایی، لغزش، اختلاف تراز و دیده‌شدن لبه‌ها نیز بخشی از طراحی است. نور و شفافیت جای بررسی فنی سیستم را نمی‌گیرند.
نصب کف کاذب شیشهای و زیرسازی
پیش از سفارش، نقشه شبکه، محل پنل‌های شیشهای و تراز تمام‌شده تعیین شوند. کف اصلی باید برای استقرار پایه‌ها آماده باشد؛ محل درگاه، ستون، لبه آزاد و مسیر تأسیسات در نقشه لحاظ شود. برش یا تغییر محل تکیهگاه بدون جزئیات تأییدشده انجام نشود.
پایه‌ها عموماً تا ۵ سانتی‌متر قابلیت رگلاژ دارند. نوآوران توصیه می‌کند ارتفاع پایه به‌گونه‌ای انتخاب شود که کمترین بازشدگی رگلاژ لازم باشد و از رگلاژ برای ترازکردن سیستم استفاده شود. ارتفاع فضای تأسیسات با طول پایه و تراز نهایی طراحی میشود، نه با افزایش بی‌رویه بازشدگی پیچ.
هنگام تحویل، تراز پنل با کف اطراف، نشیمن روی قاب، سلامت لبه‌ها و روش برداشتن پنل بررسی شوند. اگر بخشی از سیستم برای بازدید مکرر استفاده میشود، ابزار مناسب و شیوه جابه‌جایی مطابق دستور محصول به مسئول نگهداری آموزش داده شود.
نگهداری، نظافت و بازدید دوره‌ای
برای نظافت، مواد و ابزار سازگار با سطح شیشه، درزگیر و قاب را مطابق دستور محصول انتخاب کنید. مواد ساینده، ابزار فلزی یا کشیدن تجهیزات روی سطح می‌توانند به شیشه و جزئیات لبه آسیب بزنند. رطوبت باقی‌مانده روی کف نیز پیش از استفاده برطرف شود.
در بازدید دوره‌ای، ترک یا لب‌پریدگی، وضعیت اتصال شیشه به قاب، لقی پنل و اختلاف تراز کنترل شوند. پنل آسیب‌دیده برای ادامه بهره‌برداری ارزیابی فنی شود. شفافیت پنل، معیار سلامت سازه نیست و مشاهده زیر کف نیز جای بررسی پایه و اتصالها را نمیگیرد.
در فضاهایی با بازدید مکرر، مسیر دسترسی را مشخص نگه دارید. پس از برداشتن پنل، محدوده باز ایمن‌سازی شود و پنل در محل مناسب نگهداری شود. بازگرداندن پنل باید با تکیهگاه کامل و کنترل تراز همراه باشد تا لبه یا شیشه تحت بار نامناسب قرار نگیرد.
قیمت کف کاذب شیشهای و شرایط سفارش
قیمت به ساختار و ضخامت شیشه، ابعاد، ظاهر سطح، قاب، ارتفاع زیرسازی، مقدار سفارش و شرایط اجرا بستگی دارد. قیمت یک پنل را با هزینه کل سیستم یکی ندانید؛ پایه و اتصالها، قطعات پیرامونی، نصب، بستهبندی و حمل باید در پیشنهاد روشن باشند.
چه اطلاعاتی برای استعلام ارسال شود؟
- کاربری، شهر، متراژ و نقشه محدوده شیشهای.
- ابعاد مدنظر، ارتفاع تمام‌شده و نوع کف مجاور.
- وزن تجهیزات، نقاط تکیهگاه و مسیر جابه‌جایی.
- انتخاب شیشه شفاف، مات یا رنگی و طرح نورپردازی.
- نیاز به بازدید زیر کف، مدارک آزمون و محدوده نصب.
محل تحویل، درب کارخانه نوآوران است. حمل متناسب با نیاز مشتری و حجم بار از طریق کامیون، کامیونت، وانت، پست یا اتوبوس‌رانی هماهنگ میشود. روش بستهبندی و حمل پنل شیشهای متناسب با سفارش مشخص خواهد شد.
پرسش‌های متداول کف کاذب شیشهای
ابعاد کف کاذب شیشهای نوآوران چقدر است؟
ابعاد استاندارد پنل ۶۰۰ × ۶۰۰ میلیمتر است. ابعاد خاص نیز متناسب با پروژه قابل بررسی و ارائه هستند.
چه ضخامتهایی معرفی شدهاند؟
ساختارهای معرفیشده شامل تکلایه ۱۲ میلیمتر، دولایه ۶+۶ و دولایه ۱۰+۱۰ میلیمتر هستند. جزئیات ساختار نهایی در دیتاشیت و سفارش مشخص میشوند.
تحمل بار کف کاذب شیشهای چقدر است؟
بار یکنواخت اعلامشده برای ساختارهای ۱۲، ۶+۶ و ۱۰+۱۰ میلیمتر بهترتیب ۱۰۰۰، ۱۲۰۰ و ۱۸۰۰ کیلوگرم بر مترمربع است. این اعداد، بار نقطهای یا ظرفیت مجاز تجهیز روی یک پنل را تعیین نمیکنند؛ گزارش آزمون مجموعه لازم است.
آیا میتوان تأسیسات زیر کف را دید؟
در پنل شفاف، بخش قابل مشاهده زیر کف را میتوان دید. کیفیت مشاهده به نور، محل پنل، تراکم کابل و نظافت بستگی دارد و جای دسترسی برای تعمیر را نمیگیرد.
آیا شیشه مات یا رنگی قابل ارائه است؟
بله؛ شیشه شفاف، مات یا رنگی در معرفی محصول نوآوران آمده است. انتخاب ظاهر و میزان دید با هدف معماری یا بازدید فنی هماهنگ شود.
آیا این پنل با کف فولادی یا آلومینیومی ترکیب میشود؟
ترکیب پس از بررسی ابعاد شبکه، ارتفاع سطح، قاب، محل تکیهگاه و اتصالها قابل ارزیابی است. ابعاد برابر بهتنهایی سازگاری را اثبات نمیکند.
آیا کف شیشهای برای اتاق سرور مناسب است؟
برای مشاهده نقاط منتخب زیر کف قابل بررسی است. بار رک، مسیر حمل، رفتار الکتریکی و شبکه باید با همان مدل تطبیق داده شوند؛ پنل شفاف جایگزین پنل هواده نیست.
آیا میتوان زیر کف شیشهای نورپردازی کرد؟
نورپردازی با بررسی عبور نور شیشه، بازتاب، محل چراغ، شرایط حرارتی و دسترسی تعمیرات طراحی میشود. سازگاری آن با تأسیسات زیر کف نیز لازم است.
قیمت کف کاذب شیشهای شامل نصب است؟
محدوده پیشنهاد تعیینکننده است. شیشه، قاب، زیرسازی، قطعات پیرامونی، بستهبندی، حمل و نصب باید در استعلام بهصورت مشخص درج شوند.
کف شیشهای متناسب با پروژه انتخاب کنید
نقشه، متراژ، ارتفاع، بار تجهیزات و ظاهر شیشه مدنظر را برای نوآوران ارسال کنید تا ساختار پنل، زیرسازی و شرایط سفارش بررسی شوند.
